斩获弘涂奖“优秀案例奖”！兰陵以绿色涂料硬核技术守护城市供水生命线，彰显强大自主创新实力

又添佳绩

以绿色涂料硬核技术守护城市供水生命线，彰显国产防腐涂料创新实力。在南通重大民生工程 ——区域供水平海线（主线共线段）项目中，由江苏兰陵高分子材料有限公司提供的成套内外壁防护涂料解决方案成功落地应用，近日，在由中海油能源发展股份有限公司、《涂料工业》杂志、中国化工学会水性技术应用专委会、全国涂料工业信息中心联合主办的2026绿色涂料发展论坛暨第24届水性技术年会上，该项目成功斩获《涂料工业》“弘涂奖——绿色涂料创新标杆评选”优秀案例奖，为市政供水管道绿色防腐提供标杆示范。

项目概况

惠及550多万居民的供水大动脉

南通区域供水平海线为李港水厂核心输水管线，主线总长约66千米，总投资约24.58亿元，建成后将改善崇川、海门、通州等地550多万城乡居民的饮水条件。

输水管道埋地服役，长期面对土壤腐蚀、水锤冲击、杂散电流干扰、干湿交替等严苛工况，同时管道内壁直接接触生活饮用水，长效防腐、饮水安全、绿色低碳三者缺一不可。同时，该工程面临着极具挑战的防腐需求：管线需要穿越城市主干道、公路、铁路、河道等复杂地表环境，整条管线采用了球墨铸铁管、PCCP管、钢管等多种材质交叉混合使用，不连续的钢质管线无法通过传统的建设阴极保护基站提供外加电流进行保护，这成为了工程建设的一大痛点。

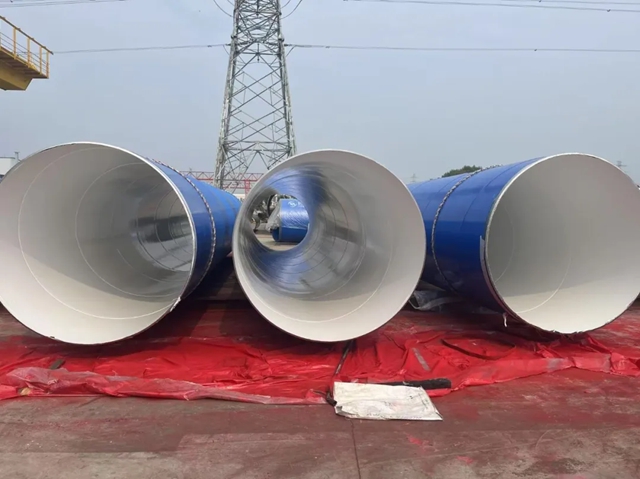

面对项目特殊工况，江苏兰陵高分子材料有限公司定制打造“管道内防+管道外防”的全方位绿色防腐配套方案，攻克不连续钢质管线阴极保护行业难题，实现饮水安全、长效防腐与绿色环保三者兼顾。

技术创新
内外兼修，绿色与安全并重

管道内防：
无溶剂环氧涂料，守护涉水安全

针对输水管线内部环境，通过双酚A型低分子量液体环氧树脂+优质改性脂环胺固化剂+其他助剂搭配使用，定制化提供无溶剂环氧防腐涂料，该涂料已获江苏省国产涉及饮用水卫生安全产品卫生许可，具有以下优势：

安全环保：固含量≥98%，近乎零VOC、无溶剂析出。固化后无苯、甲醛、重金属溶出，水质全面满足GB5749-2022《生活饮用水标准》，杜绝二次水污染。

性能卓越：三维致密网状结构使其具备极低的吸水率，长期耐承压浸水，抗阴极剥离能力强（65℃阴极剥离≤6mm），地下管线长期服役不开边、不起泡。

输送优势：漆膜光滑致密，摩擦系数极低，能有效提升输水流量，降低泵站能耗，且不易结垢堵塞，大幅减少管道清洗频次。

机械性能可靠：漆膜硬度≥2H，抗水流颗粒物冲刷；喷砂钢管附着力1级，粘结强度≥25MPa，兼具柔韧性，适配管道吊装、回填挤压、温度形变，焊缝、弯头位置不易开裂；固化收缩率＜2%，厚涂施工无龟裂脱落。

施工友好：单道干膜可达400~600μm，一道喷涂，常温固化，满足工厂预制与现场抢修双重需求。

管道外防：
环氧富锌+熔结环氧粉末

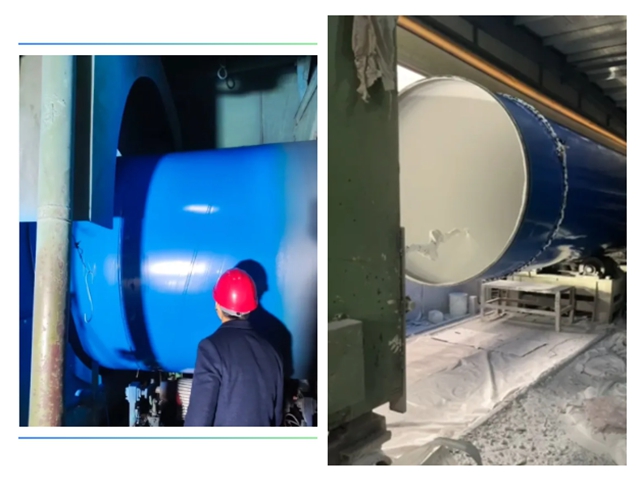

针对不连续钢管的阴极保护缺失问题，创新性采用“底层环氧富锌粉末涂料+面层熔结环氧粉末涂料”的复合体系。两套产品均为100%无溶剂体系，生产及施工过程无废水废气排放，粉末利用率超95%，践行绿色制造理念，采用高压静电热喷涂工艺，生产效率极高。

1.环氧富锌粉末底漆：

优异的防锈能力：锌含量≥70%，实现牺牲阳极电化学保护，涂层局部破损时依旧主动防护钢材基材，解决不连续钢质管线阴极保护痛点；

超强附着力：高温固化与钢材基材形成高键能共价键，在钢材基面的拉拔粘结强度＞15MPa；

机械性能优异：三维网状结构，涂膜耐冲击可达50kg・cm，柔韧性出众。

2.熔结环氧粉末面层

高性能双酚A型环氧树脂搭配酚羟基固化剂，交联生成致密防护层，阻隔氧气、水分与土壤腐蚀介质，抵御微生物腐蚀；

可承受-30℃/3°弯曲，-30℃/1.5J冲击，运输吊装磕碰不易破损；

涂层Tg＞100℃，常规使用温度区间覆盖‑30℃~100℃，适配绝大多数埋地、水下管道工况。

一次喷涂厚度可达1000微米，可与富锌底粉同时施工，生产效率高效。

该成套防腐方案立足实际工程痛点，从配方开发到落地应用全链路落实绿色低碳理念，兼具卫生安全、长效防腐、降本增效优势，具备良好的复制推广价值，为国内长距离市政输水管网项目提供可借鉴的实践样本。

载誉不止步，创新再出发。未来，江苏兰陵高分子材料有限公司将继续深耕绿色重防腐涂料技术研发，打磨国产化高性能涂料产品，赋能更多市政民生、工业防腐工程项目，助力涂料涂装产业高质量、绿色化转型升级。
