玻璃幕墙作为现代主义高层建筑的显著特征，被广泛应用于世界各地标志性建筑。在玻璃幕墙美丽的外表下，默默奉献的还有一种鲜为人知的“小材料”——硅酮结构胶。
硅酮结构胶是玻璃幕墙安全的守护者，其作用是将玻璃板块牢牢地固定到附框型材上，所以说，硅酮结构胶的性能对于玻璃幕墙的安全性来说极为重要。

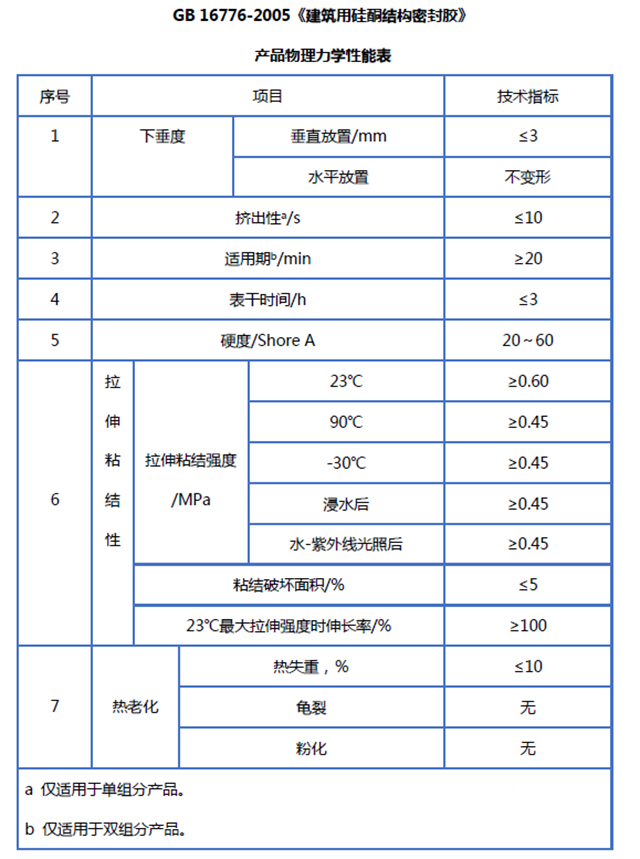

在密封胶相关产品标准中，不同标准检测项目不尽相同，且同一检测项目在不同标准中养护条件、检测方法可能也存在差异。
表格里的下垂度、挤出性指的是什么呢？今天带大家了解一下硅酮结构胶检测项目的相关知识——
01
下垂度

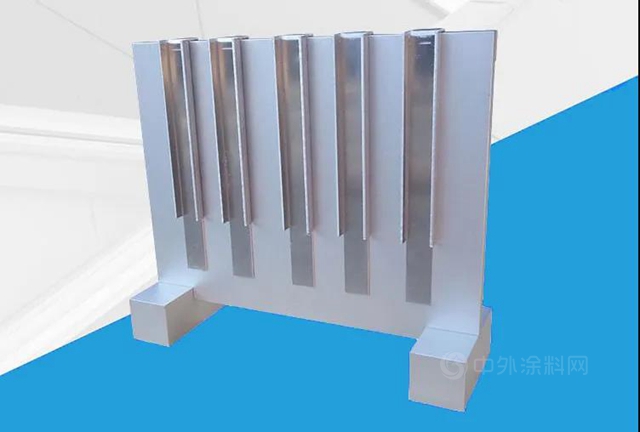

密封胶下垂度试验器
下垂度指密封胶从垂直面的接缝中流出的程度。
试验模具宽20mm，深10mm，温度（50±2）℃，要求垂直放置：下垂度小于等于3mm，水平放置：不变形。温度越高，胶越宽越深，特别是倒挂缝，越容易流挂。
02
挤出性
安泰-硅酮结构密封胶169 挤出性实测值≤2s
挤出性适用于单组分，指用挤枪施工密封材料时挤出的难易程度。
用177mL的标准挤胶筒试验，不安装挤胶嘴，气压0.340MPa，测试一次将全部样品挤出所需的时间，要求小于等于10s。挤出性越小，手感越重。客户一般要求挤出性好，不下垂，好刮胶，刮胶后成型也好。
03
适用期
安泰-双组分硅酮结构密封胶168 适用期≥20min
适用期表示可使用时间，适用于双组分，指双组分密封胶混合之后在规定的温度下可以嵌入接缝的时间。要求大于等于20min，相当于我们测的拉断时间。
为了防止停机时间太长，打胶机堵枪，适用期30-60min最佳。
04
表干时间
表干时间表示失粘时间，指密封胶表面失去粘性，使灰尘不再粘附其上的时间。
要求小于等于3h，温度越高，湿度越大，表干越快。30-60分钟最佳。
05
硬度

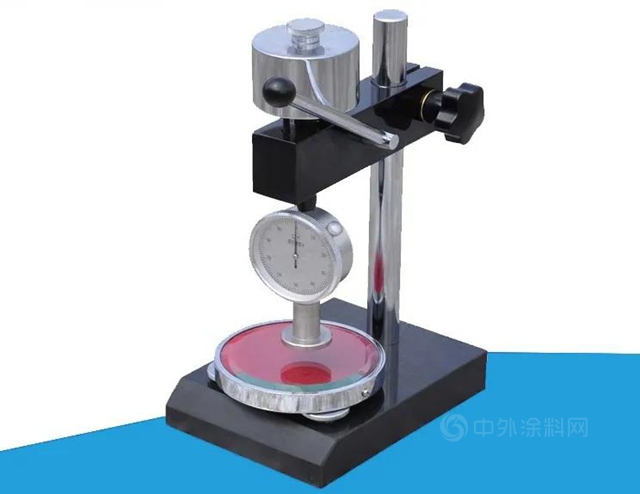

邵氏硬度计
硬度用邵氏硬度计进行测量，测量原理是在特定条件下把特定形状的压针压入橡胶试样而形成压入深度，再把压入深度转换为硬度值。
要求20-60 Shore A。我们平时可以用手拉胶条感受胶体的软硬程度。
06
拉伸粘结性
拉伸粘结性，指密封胶在拉伸状态下与给定基材的粘结性能。养护条件有23℃（单组分21d、双组分14d）、90℃（1h）、-30℃（1h）、浸水（7d）和水-紫外线光照（300h）。以拉伸粘结强度（23℃≥0.60MPa，其他条件≥0.45MPa）、粘结破坏面积（≤5%）、23℃最大拉伸强度时伸长率（≥100%）表示。
结构胶标准要求测试拉伸性能，将试件拉伸至破坏，取最大强度值。耐候胶、门窗胶标准要求测试定伸性能，将试件拉伸至规定宽度，20级定伸60%，25级及以上定伸100%，取拉伸模量，即相应伸长率时的强度值。
07
热老化
热老化主要是白油的检测项目。JG/T 475-2015中直接要求检测烷烃增塑剂。
热老化包括热失重、龟裂和粉化三个项目。热失重是密封胶经室温和90 ℃高温处理完全固化后质量的损失率。龟裂指密封胶表面产生的不规则网状裂纹。粉化指由于气候、老化等原因，密封胶表层形成粉末的现象。
不加白油的硅酮结构胶一般热失重控制在6%以内，且不会出现龟裂和粉化现象。
文章来源：集泰股份
责任编辑：毛新寰
特别声明：文章版权归原作者所有。本文转载仅出于传播信息需要，并不意味着代表本平台观点或证实其内容的真实性；文中图片仅供个人学习之用，著作权归图片权利人所有。任何组织和个人从本平台转载使用或用于任何商业用途，须保留本平台注明的“来源”，并自负版权等法律责任；作者如果不希望文章或图片被转载，请与我们接洽，我们会第一时间进行处理。
