近日，工业和信息化部网站公开征求对《重点新材料首批次应用示范指导目录(2024年版)》(征求意见稿)的意见。征求意见截止日期为11月24日。
据悉，此次《重点新材料首批次应用示范指导目录（2024年版）》（征求意见稿）共分为先进基础材料、前沿新材料两大类共计296项材料，其中，橡胶密封件制品表面用水性涂料、高拉伸 UV 环保涂料和高耐磨UV哑光涂料、粉末涂料及树脂等先进化工材料被纳入《重点新材料首批次应用示范指导目录（2024年版）》。

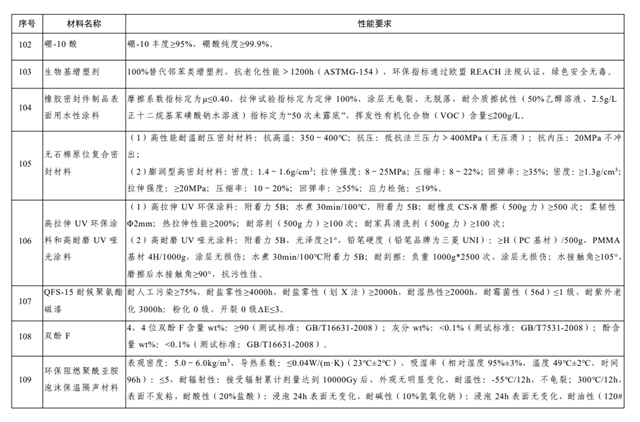

橡胶密封件制品表面用水性涂料性能要求：摩擦系数指标定为μ≤0.40，拉伸试验指标定为定伸 100%，涂层无龟裂、无脱落，耐介质擦拭性（50%乙醇溶液、2.5g/L正十二烷基苯磺酸钠水溶液）指标定为“50 次未露底”，挥发性有机化合物（VOC）含量≤200g/L。
高拉伸UV环保涂料和高耐磨UV哑光涂料性能要求：
（1）高拉伸 UV 环保涂料：附着力 5B；水煮 30min/100℃，附着力 5B；耐橡皮 CS-8 磨擦（500g 力）≥500 次；柔韧性Φ2mm；热拉伸性能≥200%；耐溶剂（500g 力）≥100 次；耐家具清洗剂（500g 力）≥100 次；
（2）高耐磨 UV 哑光涂料：附着力 5B，光泽度≥1°，铅笔硬度（铅笔品牌为三菱 UNI）：≥H（PC 基材）/500g，PMMA基材 4H/1000g，涂层无损伤；水煮 30min/100℃附着力 5B；耐刮擦：负重 1000g*2500 次，涂层无损伤；水接触角≥105°，磨擦后水接触角≥90°，抗污性佳。

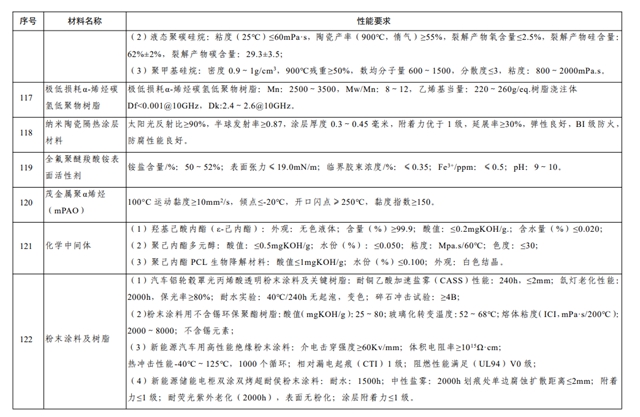

粉末涂料及树脂性能要求：
（1）汽车铝轮毂罩光丙烯酸透明粉末涂料及关键树脂：耐铜乙酸加速盐雾（CASS）性能：240h，≤2mm；氙灯老化性能：2000h，保光率≥80%；耐水实验：40℃/240h 无起泡，变色；碎石冲击试验：≥4B；
（2）粉末涂料用不含锡环保聚酯树脂：酸值（mgKOH/g）：25～80；玻璃化转变温度：52～68℃；熔体粘度（ICI，mPa·s/200℃）：2000～8000；不含锡元素；
（3）新能源汽车用高性能绝缘粉末涂料：介电击穿强度≥60Kv/mm；体积电阻率≥1015Ω·cm；热冲击性能-40℃～125℃，1000 个循环；相对漏电起痕（CTI）1 级；阻燃性能满足（UL94）V0 级；
（4）新能源储能电柜双涂双烤超耐侯粉末涂料：耐水：1500h；中性盐雾：2000h 划痕处单边腐蚀扩散距离≤2mm；附着力≤1 级；耐荧光紫外老化（2000h），表面无粉化；涂层附着力≤1 级。
文章来源：广东省涂料行业协会
责任编辑：雷达
特别声明：文章版权归原作者所有。本文转载仅出于传播信息需要，并不意味着代表本平台观点或证实其内容的真实性；文中图片仅供个人学习之用，著作权归图片权利人所有。任何组织和个人从本平台转载使用或用于任何商业用途，须保留本平台注明的“来源”，并自负版权等法律责任；作者如果不希望文章或图片被转载，请与我们接洽，我们会第一时间进行处理。
