一、产品概况

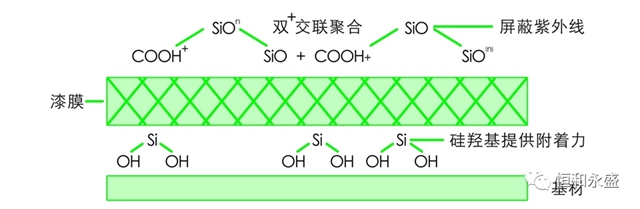

LR-395是一种含有不饱和键的有机硅单体与丙烯酸酯类单体聚合而成的硅丙乳液，具有硬度高、超耐水、抗污染、附着力好等突出性能，不含APEO，适用于生产符合HG/T 5065-2016标准要求的罩面清漆。
二、产品特性
优异的耐水白
漆膜硬度高，附着力好
易增稠，增稠响应度高
优异的耐沾污性能

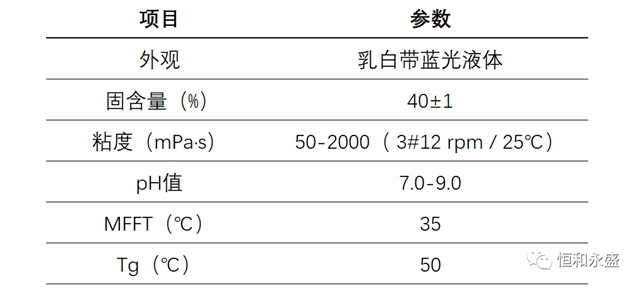

三、技术参数
*以上为产品的典型性质，不得视为产品规格
四、乳液性能测试

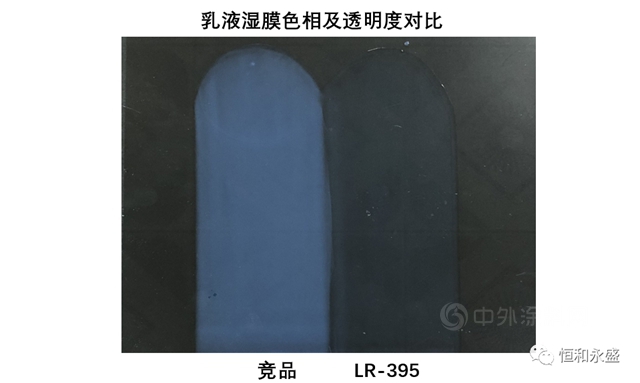

1、乳液色相对比测试
测试方法：LR-395与竞品乳液用200μm的涂布器刮涂在玻璃板上，观察色相。
测试结果：LR-395为略带蓝光透明相，竞品为蓝白相，LR-395比竞品粒径小，通透度高。

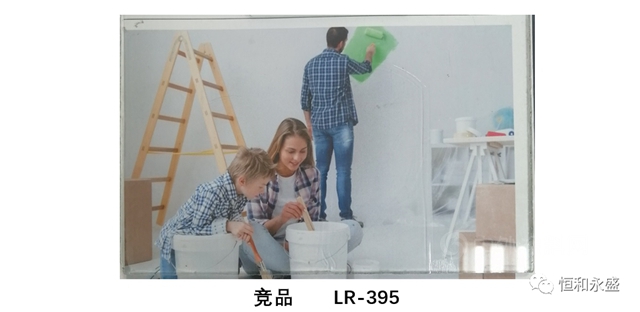

2、乳液成膜性对比测试
测试方法：LR-395与竞品乳液加8%的醇酯十二，搅匀后用150μm的涂布器刮涂在玻璃板上，在温度5℃、湿度80%的环境养护下观察成膜情况。
测试结果：LR-395添加8%的成膜助剂的情况下，在温度5℃、湿度80%的环境下养护能完全成膜。
五、罩面清漆应用性能测试
1、罩面清漆的粘度、光泽对比测试

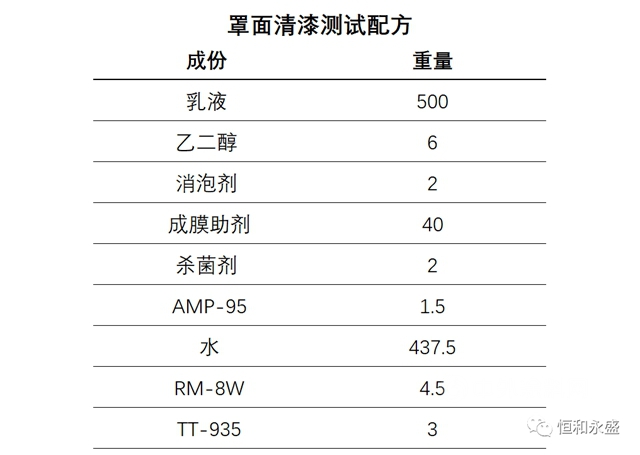

测试方法：按照参考配方制备罩面清漆，用数显斯托默KU粘度机测试即时粘度，用150μm涂布器在遮盖力纸上刮涂烘干，用光泽仪测试光泽。

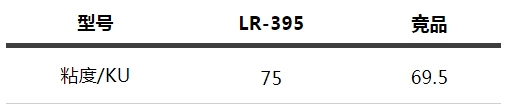

（1）清漆粘度对比结果：

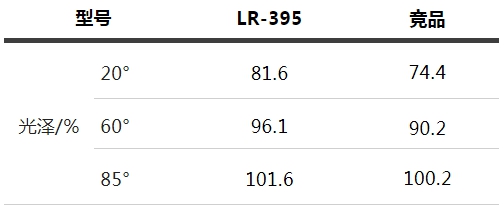

（2）清漆光泽对比结果：
测试结果： 实验结果显示，LR-395的粘度、光泽均比竞品有优势。

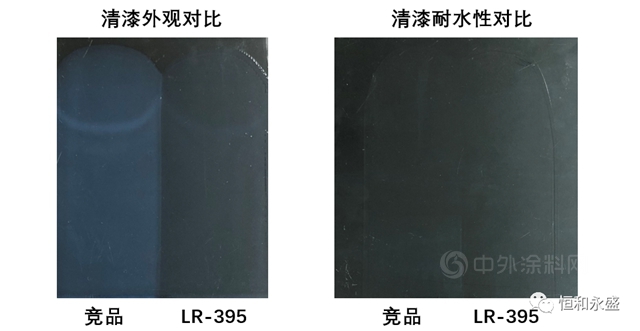

2、清漆外观与耐水性对比测试
测试方法：LR-395与竞品乳液制成清漆，滴在玻璃板上先观察清漆的通透度，再用150μm的涂布器制膜养护24h，然后泡水48h，观察水白情况。
测试结果： LR-395清漆色相为略带蓝光透明相，竞品清漆色相为蓝白半透明相。LR-395初期耐水比竞品好。

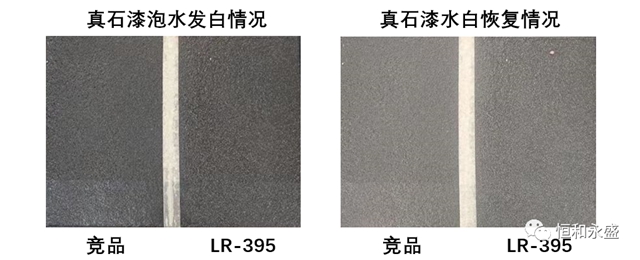

3、不同真石漆罩光应用测试

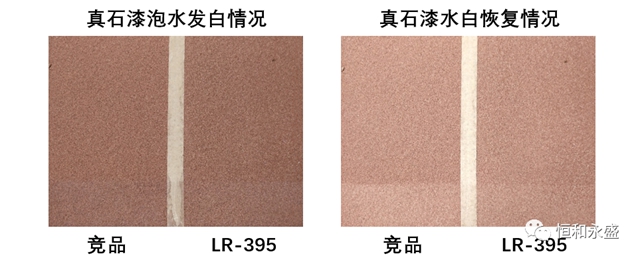

测试方法：在做好的真石漆样板上，两边分别涂刷由LR-395和竞品制成的罩光清漆，室温养护24h，然后泡水72h，拿出样板，观察发白情况以及水白恢复性能。
测试结果：运用在不同的真石漆板上，泡水后LR-395发白程度比竞品轻，恢复性能也优于竞品。
4、多彩漆罩光应用测试
测试1

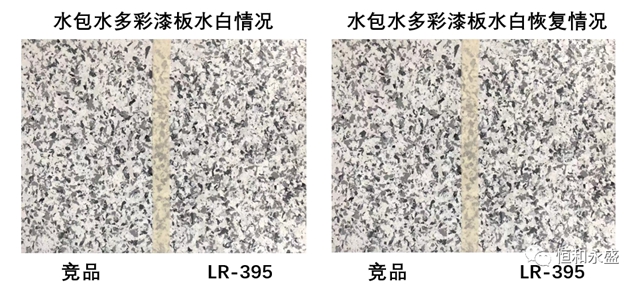

在做好水包水多彩漆的样板上，两边分别涂刷由LR-395和竞品制成的罩光清漆，室温养护24h，然后泡水72h，观察发白及恢复情况。
测试结果：由实验测试结果可以看出，泡水后水包水多彩漆的样板上没有明显的发白现象，故LR-395和竞品运用在水包水多彩漆的耐水白性能表现优异。
测试2

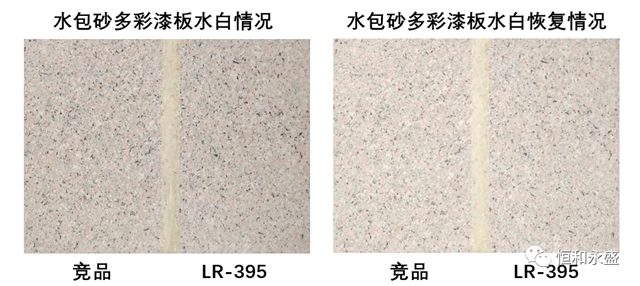

在做好水包砂多彩漆的样板上，两边分别涂刷由LR-395和竞品制成的罩光清漆，室温养护24h，然后泡水72h，观察发白及恢复情况。
测试结果：由实验测试结果可以看出，泡水后水包砂多彩漆的样板上没有明显的发白现象，LR-395和竞品在水包砂多彩漆上的耐水白都相当优异。
5、耐沾污对比测试
测试方法：在制备好有白色涂料的无石棉纤维板上，涂刷由LR-395和竞品制成的罩光清漆各3块板，然后室温养护7天。测试按照GB/T9780-2013《建筑涂料涂层耐沾污性试验方法》第5章刷涂法（实验步骤采用B法）的规定进行2次循环试验。

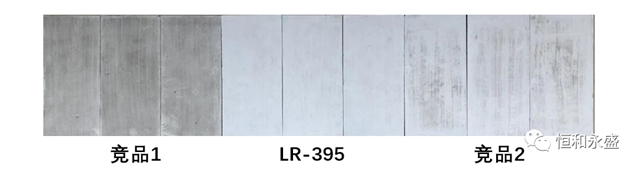

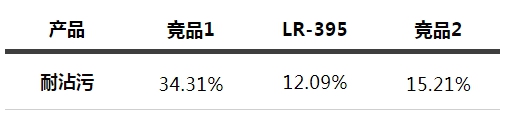

测试结果数据显示：
测试结果：由测试数据看出，LR-395耐沾污性能达到HG/T 5065-2016《建筑涂料用罩光清漆》中要求“≦15%”的指标。
文章来源：恒和永盛
责任编辑：雷达
特别声明：文章版权归原作者所有。本文转载仅出于传播信息需要，并不意味着代表本平台观点或证实其内容的真实性；文中图片仅供个人学习之用，著作权归图片权利人所有。任何组织和个人从本平台转载使用或用于任何商业用途，须保留本平台注明的“来源”，并自负版权等法律责任；作者如果不希望文章或图片被转载，请与我们接洽，我们会第一时间进行处理。
