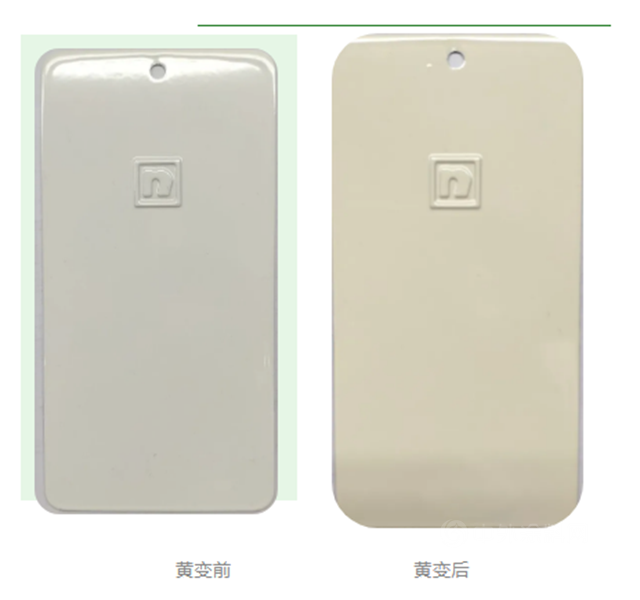

粉末涂料需要通过高温烘烤使粉末熔融，这个过程中浅色的粉末涂层容易发生黄变。造成粉末黄变的根本原因是发生过多的氧化反应，以下几种是常见导致过多氧化的因素：
粉末在烤箱烘烤时间过长，烤箱温度过高。一般粉末涂料在200°C，10分钟左右就能够完全熔融固化，要严格按照粉末涂料的技术要求来控制烤箱温度与烘烤时间。
不同的工件基材、厚度与形状，却无区分使用同样的固化温度与烘烤时间。尤其是工件基材的升温速率差异较大，薄板件一般升温快，后段温度比设计温度会高出20℃左右，造成厚薄板件温度差异过大产生色差。应该根据工件的材质、厚度、形状进行分类，分别定制不同的固化温度与时间，这样能够有效地改善黄变现象。
客户现场不同的烘烤条件也会导致黄变。同一种粉末涂料采用电加热方式的烘道一般黄变情况不明显，而燃气炉由于有氧化反应，烘道黄变情况较为严重。根据不同的烘烤设备，有针对性地调整粉末配方能大大减小黄变程度。
除此之外，粉末涂料本身使用的原料不耐高温，如钛白粉、树脂、填料，部分色料耐温性能较差，230℃以上发生氧化分解。在调整粉末配方时选用优质的原料，也可以在配方中添加粉末专用的抗黄变助剂（一般为抗氧剂），都能有效缓解黄变问题。
文章来源：立邦粉末涂料
责任编辑：路遥
特别声明：文章版权归原作者所有。本文转载仅出于传播信息需要，并不意味着代表本平台观点或证实其内容的真实性；文中图片仅供个人学习之用，著作权归图片权利人所有。任何组织和个人从本平台转载使用或用于任何商业用途，须保留本平台注明的“来源”，并自负版权等法律责任；作者如果不希望文章或图片被转载，请与我们接洽，我们会第一时间进行处理。
