混凝土标号不够，自身粉化造成；
混凝土本身存在空鼓；
基层处理不到位；
底漆不具有渗透性；
节省底漆，甚至未涂覆底漆层；
金刚砂地坪：超过混凝土初凝时间后撒耐磨骨料；
1、混凝土本身标号、质量必须保证，按照要求施工振捣、养护；
2、保证基层处理工作：油迹污迹及松散层清除、打磨、结构切槽修补等；
3、采用有渗透性的底漆，封闭混凝土基层，封住混凝土层离析出的细小分层颗粒，同时增加与上层地坪材料的附着力；另外渗透底漆需涂刷均匀；
4、金刚砂耐磨骨料施工：新浇筑的混凝土达到初凝时间，且混凝土表面无明显水迹，上人时留下浅浅的脚印，即可进行撒耐磨骨料施工；

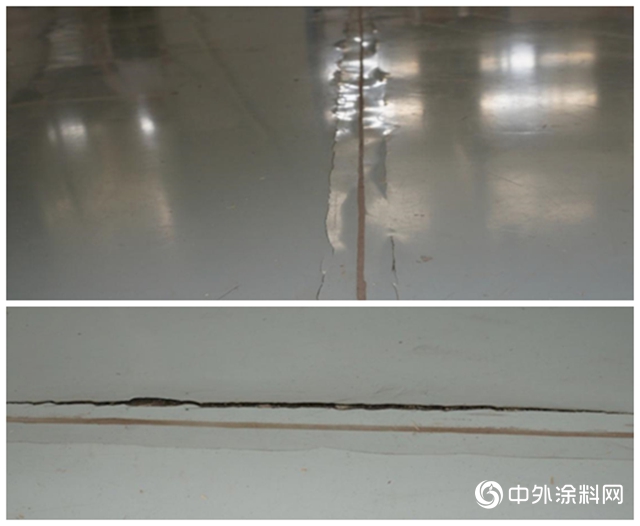

混凝土自身应力开裂造成，如下沉、热胀冷缩等；
混凝土基层的裂缝未处理到位；
需要留明缝的地方未留出来；
1、大面积浇筑混凝土施工时，应按照设计要求，留设温度变形缝、沉降缝等；
2、移交地坪施工前，仔细检查混凝土基层，如遇有局部开裂、通缝质量等问题，应做好裂缝修补工作：切槽修补、灌浆修补等；
3、按照地坪工程的要求，留设明缝；
1、施工中起泡（气泡）
底漆未封闭混凝土基层，与施工有关；
油漆本身消泡不良，与油漆质量有关；
基层有水或潮气大，与环境有关。
2、地坪使用后起泡（水泡）
基层未做防水层，地下水压较大；
原基层有油或其它化学介质未清除干净；
1、基层处理要求：首先做好基面清除工作，特别是油迹污迹或其他化学介质的清除；施工防水层，防止水气向上渗，控制基层或防水层内的含水率在6%内，基层或防水层抗压强度大于20MPa。进行环氧施工，同时按要求涂刷渗透性封闭底漆。
2、防水材料要求：A、抗渗不透气性；B、抗压性，强度大于20MPa；C、和地面有超强的粘接性；D、和环氧树脂容易粘接形成一个整体。防水层在施工完工后3天内不得上人，保护好成品。
3、提高环氧层和基层或防水层的粘接力，克服初起水泡时的胀力避免水泡的发生。
4、环氧层施工中，底涂层应选用质量好的材料，让一部分环氧渗透到基层或防水层中上下形成一个整体。
5、环氧施工完成后避免阳光的照晒，减少环氧层表面和里面温差大小的变化。
6、施工时，加强基层面的检查和处理，在做面层前的每道涂层镘刮或批涂后，检查表面是否有气泡，有的区域用竹扫把平刷一道，给气泡放气，一定要仔细，不能有遗漏情况，确实无误待涂膜固化后再进行下一道工序。确保施工后的环氧层和基层或防水之间不留空隙。

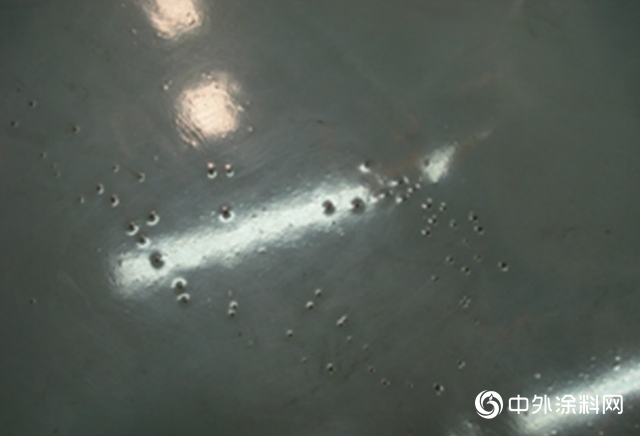

1、漆面内外层干燥速度不一致造成表层收拢起皮，固化剂与主料混合时因搅拌而在涂料里产生大量气泡，在固化过程中气泡不断发散，基面层留下痕迹而成为针孔；或施工人员对涂料初凝时间控制不好，放气钉筒滚压后针孔愈合不良。
2、基面的密实性不均匀或是填料的分散不足，从而导致地面像不沾油一样出现环形的孔。
1、地坪漆涂料配比搅拌时，应匀速搅拌，确保固化剂和主剂均匀反应；把空气粒子（气泡）用抹子一遍一遍抹，可听见气泡破裂的劈啪声，每一次涂抹量不超过2mm厚度；注意掌握用放气钉筒消泡的时间。
2、施工前一定要仔细检查基面，有问题的需要认真处理，才可以施工环氧地坪漆。选择分散性好的填料，并加强对材料质量的管理工作。
基面起砂处理方法：严重起砂地面首先采用金刚石无尘打磨机打磨处理，直至地面打出釉面，然后用环氧高倍砂浆批刮地面及修补坑洞处。
防水层没有做好、地下渗水处理方法：首先需把明水处理干净，然后选择环氧高倍防潮砂浆批刮修补，使基面有很好的粘接强度，方才可以进行环氧地坪漆施工。
来源:嘉宝莉地坪漆
责任编辑：李谨之
（更多资讯请登录：中外涂料网 www.27580.cn）
文章来源：
责任编辑：
特别声明：文章版权归原作者所有。本文转载仅出于传播信息需要，并不意味着代表本平台观点或证实其内容的真实性；文中图片仅供个人学习之用，著作权归图片权利人所有。任何组织和个人从本平台转载使用或用于任何商业用途，须保留本平台注明的“来源”，并自负版权等法律责任；作者如果不希望文章或图片被转载，请与我们接洽，我们会第一时间进行处理。
