外墙建筑涂料质量问题分析如下：
一.基层处理不当
1.外墙抹灰所用的水泥砂浆的配比不恰当；抹灰完成后的养护时间 不足；混凝土的光滑部分及砖墙与混凝土梁柱结合处没有采取有效处理措施；水泥砂浆抹灰层大面积成整体等因素都能引起外墙砂浆面层出现裂缝。对外 墙抹灰工艺不按相关规范操作，也是造成抹灰层开裂的原因之一。
2.外墙抹灰出现空鼓，出现空鼓的抹灰层，失去了粘结力对抹灰层 的制约，收缩力全部作用于抹灰层，使得抹灰层内的应力大于空鼓部分的应 力。当收缩应力大于砂浆的抗拉强度时，抹灰层出现裂缝。一般情况下，具有固结边界的2鼓和裂缝是相伴而生的。
3.翻新过程中对原涂层打磨、清理不到位，或在涂层上直接找补腻子 也是造成龟裂的原因之一。
4.结构变形及温度变形也是外墙裂缝产生的原因之一。
二.涂装体系不当及涂装材料不合格
1.选择适当的涂装体系是荻得优质抗裂涂层的关键，外墙涂料的底 漆、中涂漆、面漆之间的配套性不佳，都能引起开裂。
2.外墙腻子配方不合理。很多腻子粉生产厂家，为了降低成本，加 入灰钙、纤维素，减少乳胶粉的用量来增加粘度，便于施工。这种腻子强度 较低，且吸水膨胀，用在外墙将大量产生鸡爪裂纹，直接影响涂装工程质量， 影响涂层美观，造成裂纹、泛碱，从而破坏涂层，甚至造成涂层脱落。
3.涂料的选择，涂料进场前与其他建材一样，将其送到质量检测机 构对其施工性、干燥时间、耐水性、耐碱性、耐洗刷性等参数进行检测。
三.施工环境的影响
1.施工温度的影响。外墙涂料需在一定的温度条件下，才能形成连 续膜，低于低温将引起乳胶漆的漆膜龟裂，粉化等问题。若温度太高，涂料 中的溶剂或水分挥发太快，就会收缩过快，起症瘪、裂纹，影响其寿命。
2.施工湿度的影响。施工湿度对于涂装施工的影响，往往不被人们 重视，但当湿度大于85%或下雨后墙面尚潮湿时，是不宜进行外墙涂装施工的。 因为湿度过高的情况下，漆膜干燥得慢，而且基层潮湿，碱性较高的氢氧化 4丐渗出，不仅影响涂层对墙面的附着力，也容易使墙面发花、龟裂。
四、具体施工方案
本工程案例以外墙柔性腻子、抗碱封闭底漆、弹涂复层骨料和高级外墙弹性乳胶漆为装饰系统。外墙柔性腻子用于基层找平，防止墙体平整度超差影响 外墙涂料装饰效果。抗碱封闭底漆涂刷于外墙柔性腻子成活面上，其主要作 用是抑制基层墙体碱渍的溢出。外墙弹涂复层骨料喷涂于外墙柔性耐水腻子 墙面上，能有效防止因保温层热胀冷缩变化造成涂料装饰层的开裂现象，并营造出凸凹错落、造型美观的装饰效果。外墙弹性乳胶漆表面防水、颜色雅致，突显整栋建筑的装饰色彩。
1.基层墙面进行处理
根据现场墙体涂料基层墙面表现，涂料施工前必须对现有基层墙面进行 处理，处理方法如下：
1.1对墙面大于0.5 mm以上的裂缝，先用开刀按宽度10咖、深度至网 格布的尺寸拓宽现有裂缝，裂缝中填塞弹性抗裂腻子或者柔性抗裂砂浆，随 即铺压细目填缝用耐碱网格布，批刮外墙柔性耐水腻子找平。
1.2对墙面表面龟裂、局部疏松、起皮、脱落部分予以铲除，铲除后并 清理干净，重新批刮抗裂腻子粘贴复合耐碱玻纤网格布（必要时用锚固件对 保温板进行重新加固），批刮外墙柔性耐水腻子找平。
1.3对其它未经处理的涂料基层进行打磨、冲洗、清扫等清洁处理，使 基层牢固、洁净并具有良好的附着力。
2.涂装翻新施工

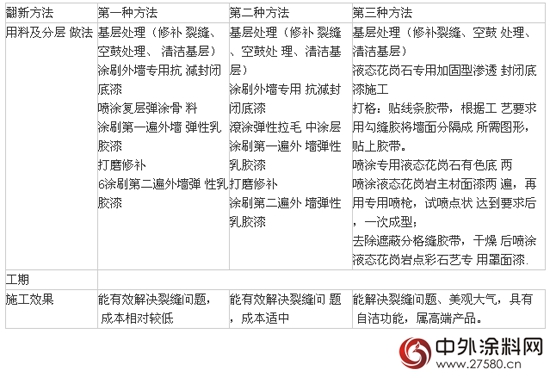

原有基层墙体经过上述方法进行预处理后，本工程可以采用下述三种方法进行翻新施工;
责任编辑：余凯旋
（更多资讯请登录：中外涂料网 www.27580.cn）
文章来源：
责任编辑：
特别声明：文章版权归原作者所有。本文转载仅出于传播信息需要，并不意味着代表本平台观点或证实其内容的真实性；文中图片仅供个人学习之用，著作权归图片权利人所有。任何组织和个人从本平台转载使用或用于任何商业用途，须保留本平台注明的“来源”，并自负版权等法律责任；作者如果不希望文章或图片被转载，请与我们接洽，我们会第一时间进行处理。
