立邦创新科技 | 抵御“大风吹”的外墙保温体系技术

夏季，总是伴随着烈日和暴雨，我国部分地区还伴随着台风、龙卷风、冰雹等极端天气频发的可能。

外墙长期暴露在夏季潮湿、炎热的天气下，如何保护建筑保温系统，使其外墙安全稳固不脱落？立邦保温体系技术来支招。

找准问题根源：

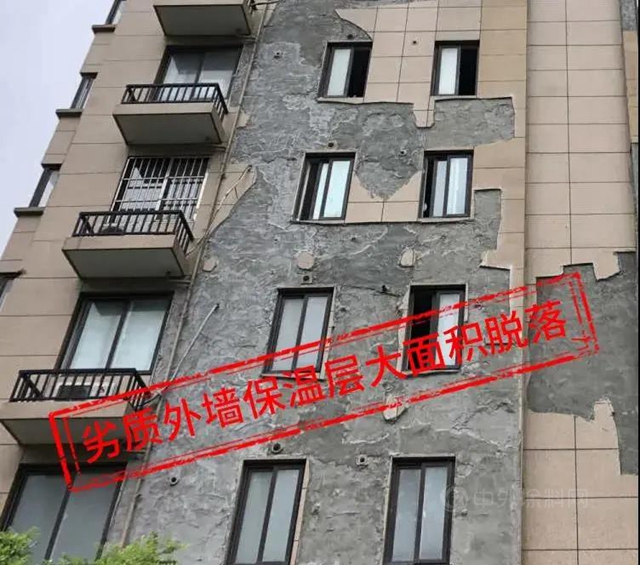

劣质保温层疲劳损坏

每次极端天气上热搜，劣质外墙保温层被大风刮落的事件都偶有发生。多风的季节，建筑体受交变风荷载长时间作用力的撕裂和挤压，带动保温系统高频振动，会导致材料和施工质量未达标的外保温层和墙体的粘接性能严重下降，并加剧保温材料与粘结层等其他层次的变形和脱离，随着变形和粘结的失效，会引发连通空腔增大、加剧保温系统的疲劳破坏等一系列问题。

在此之外，保温层的脱落也存在着材料品质、施工工艺和施工管理等多方面的原因。如外墙薄抹灰系统各组成材料间匹配兼容性不够、材料自身的强度不达标、材料吸水率大、耐候性差，以及在施工的过程中，粘接面积不达标导致系统空腔层面积过大、岩棉板系统在施工时未使用双层网格布设置、未使用界面剂处理、网格布存在“干挂”可能以及锚栓的设置方式不正确，都有可能导致外墙保温层脱落事件的发生。

立邦提升保温系统

4大标准抵御强风的能力

面对频发的极端天气，我们需要从4个方面提升建筑保温系统的防脱防御力。

面对破坏力惊人的强台风

青岛海逸公馆外墙保温系统安全未脱落

首先，保温系统设计要合理，如沿海台风地区、超高层建筑等项目，建议采用外墙内保温系统；如采用外墙外保温系统，建议采用无空腔设计的外墙外保温系统、保温装饰一体化系统或外墙内保温系统。

其次，材料种类的选择也至关重要，应摒弃高容重、高吸水率、高导热系数材料的选择，优先选用低密度、低吸水率、低导热系数的保温材料，尽可能减轻系统负荷及材料厚度带来的风险。

郑州普海外国语学校应用立邦薄抹灰外墙外保温系统

涂保一体化的外墙外保温系统具备更好的系统相容性

此外，供材产品要达标。国内外墙外保温系统出问题的根本原因是由于低价中标、恶性竞争、监管不力所带来的偷工减料，未完全遵守GB29906、JG149、JGJ480及GB50016要求造成的后果。无论建材方还是材料供应商，都应将产品质量的重要性放在首位，让系统各个环节的材料供应，均符合设计要求，经得起各种检验。

最后，施工工艺要规范，对于工序中的各道环节，均应严格按照规范要求来做，关键节点可视化，可追溯。任何一道工序的偷工减料，都会为系统带来风险不等的质量隐患，以至在极端环境中被无限放大，造成严重事故。

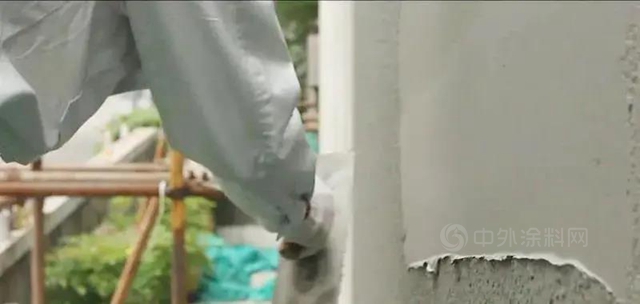

严格规范施工 保障系统安全

从底到面一体化涂装

外墙外保温系统给足保温层安全感

薄抹灰外墙外保温系统的技术路线、标准体系经国内超过30年，国外超过50年的工程实例实践检验，被证明是质量可靠，品质可控，安全可靠的外墙保温技术系统。在保温系统实际的项目应用当中，应采取相应施工技术、优质材料和完善的构造措施，加强保温系统与墙体和主体结构的连接，减少保温层的变形，使保温系统和墙体成为有机的整体，从而提高其在风荷载下抵抗疲劳破坏的能力。

郑州正商智慧城应用立邦薄抹灰外墙外保温系统

提升外墙安全系数

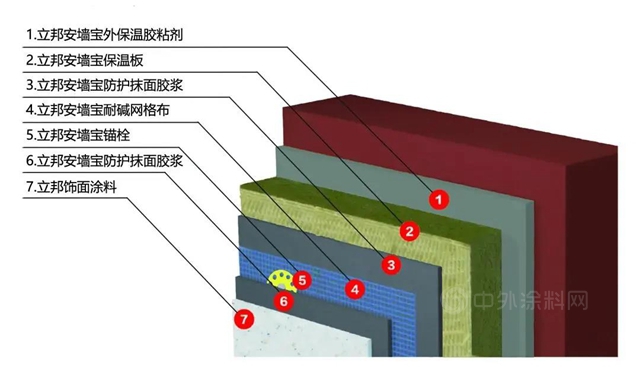

如薄抹灰外墙外保温系统，应重点考虑保温板、胶粘剂、抹面胶浆、增强网格布、饰面涂料等组成部分的匹配兼容性，重点关注节点部位的防水、防开裂处理。

从保温到饰面采用一体化的涂装方案，不仅能够保证系统内产品的品质和相容性，也能更好发挥系统的最大性能优势。

以立邦薄抹灰外墙外保温系统为例，作为可广泛应用于各种基层墙面的外墙保温系统，系统严格执行GB/T 29906-2013《模塑聚苯板薄抹灰外墙外保温系统材料》及JGJ/T 480-2019《岩棉薄抹灰外墙外保温工程技术标准》，经耐候测试拉伸粘结强度≧0.1Mpa， 无可见裂缝，无粉化、空鼓、剥落现象。

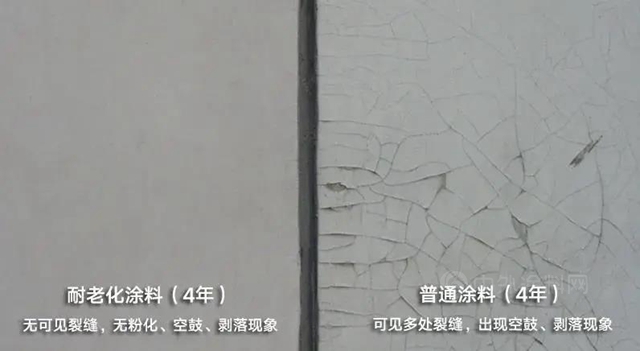

良好的耐久性，保障外墙外保温系统在整个保温、装饰系统寿命周期内，能接受严酷的气候考验，保持良好的安全性能与保温性能。

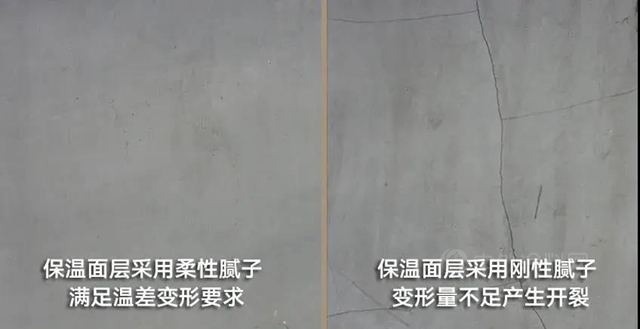

外墙外保温系统需充分考虑墙面应力与变形对系统的影响，经测试二层及以上抗冲击性达3J级，首层达10J级。经30次冻融循环后，防护层外观无可见裂缝，无粉化、空鼓、剥落现象，经耐冻融测试，拉伸粘结强度≧0.10Mpa，保证整个外保温装饰系统在遭遇强风等极端天气环境作用下不开裂。

天有风云变幻，以思患而豫防之。提升建筑外墙外保温工程质量，不仅要系统化地提升保温体系材料和结构，以技术、工艺和材料的成熟为导向原则，更要重视设计、施工、管理、监管落地等每一个环节，建立健全企业内部质量管理体系，确保产品质量稳定、质量控制过程和产品市场流向的可追溯性，为保障工程建设质量切实承担起相应责任，为建筑节能的安全质量保驾护航。
