刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

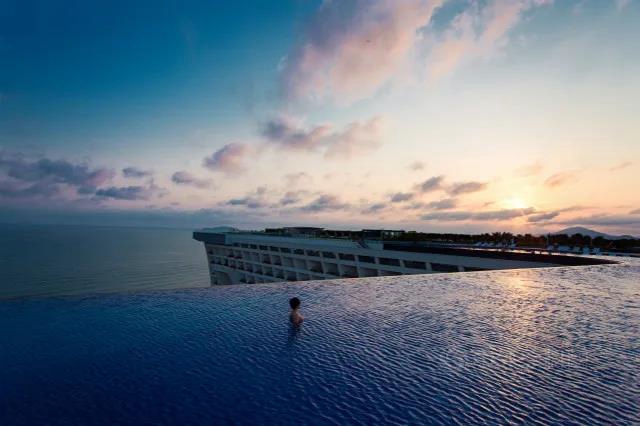

独特Z字造型
1200㎡屋顶无边际泳池+70m高悬挑透明泳池
全三亚“仅此一家”

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

畅游时可俯瞰整个三亚湾
海景浩瀚,随手一拍就是大片

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

凭借这个创意屋顶泳池设计
三亚康年酒店刷爆抖音和小红书
更在2019年,荣膺第十九届中国金马奖
“中国网红打卡目的地酒店”

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

很荣幸,卓宝也参与打造了这项“网红佳作”
2014年,卓宝被选择为该项目做防水
如今完工已近6年,泳池依然零渗漏

该项目有哪些防水难点
卓宝又是如何成功挑战这个
难度屋面防水工程的

一、工程概况

三亚康年酒店
屋面面积:约10000㎡
防水时间:2014年开工,2015年6月完工
防水施工:深圳市卓宝科技股份有限公司

二、防水难点分析

①设计造成的难点:在屋顶上有1200㎡无边际泳池,Z型设计,泳池横跨变形缝,泳池下部为客房,所以泳池部位的防水是绝对的重点,一旦渗漏,会直接影响下部客房的使用。

② 结构裂缝多,自防水能力差:对于防水工程来说,“结构自防水为主,柔性防水为辅”在业界是一直被认可的,也就是说如果混凝土结构质量非常好,做好防水相对来说比较简单。而本工程经过结构闭水试验,发现屋面结构裂纹非常多,屋顶渗漏痕迹像蜘蛛网一般,基本失去了结构自防水的功能,而仅依靠柔性防水层来保证防水效果难度极大。

③ 长期浸水情况下因窜水层的存在而渗漏:很多防水做完后,防水层没有与结构层满粘,使防水层与结构层之间存在窜水通道,而大面积的防水层存在破损点无法避免,这种情况下水就会透过破损点在窜水通道中窜流,遇到结构裂缝就会渗漏,泳池水长期浸泡下这种问题更易暴露。

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

三、防水设计

针对本屋面防水工程存在的难点,在施工前卓宝提出了如下方案。

其一,在防水施工之前采用注浆技术对结构裂缝进行注浆,封堵结构裂缝,提升结构自防水能力。

其二,采用倒置式屋面做法,防水层做在保温层下部,并且不做找平层,使防水层与结构满粘,消除窜水层。在没有窜水层的情况下,即便防水层存在破损点,只要破损点与结构裂缝不重合就不会渗漏,结合之前的结构注浆将裂缝封堵,双管齐下,极大降低渗漏的概率。

四、材料选择

要实现防水层与结构满粘消除窜水的目的,防水材料必须要有很好的粘结性。综合对比各种材料,最终选用了卓宝2.0厚涂必定橡胶沥青防水涂料+1.5厚自粘防水卷材。

涂必定橡胶沥青防水涂料常温下保持粘性膏状体,施工时加热成流态施工,具有极强的粘结力,既是一道防水层,又是一道粘结层,可以将防水卷材紧密的粘贴在结构层上,并且还具有蠕变、渗透、密封的性能,对结构裂缝有很好的密封作用。

涂必定橡胶沥青防水涂料与自粘防水卷材都是沥青类材料,两者相容性极佳。涂卷结合的做法可以优势互补,可以利用涂料的整体性弥补卷材搭接边多的缺陷,提高防水层的整体性。

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

五、施工工艺

要达到防水设计的要求和发挥防水材料的优势,其关键在于施工,施工的好坏直接决定了防水的效果,以下对整个施工过程进行简要描述。

工艺流程如下:
基层处理—→涂刷基层处理剂—→节点加强处理—→试铺自粘卷材—→涂刮涂必定橡胶沥青涂料、铺贴自粘卷材—→卷材搭接—→收口密封—→成品保护

施工步骤如下:
1、基层处理
在施工阶段要使防水层与结构满粘,基层处理极为重要。施工现场屋面结构表面浮灰很多,特别是结构凝结固化过程中,结构表面会有一层强度较低的浮浆层,再好的粘结材料也没法与有浮灰浮浆的结构层粘结。所以在防水施工第一步先清理基层,再采用抛丸机打磨基层,去除基层表面低强度的浮浆层。在此过程中一些隐蔽的裂缝也会显露出来,后续防水施工时,可以很好的对显露出来的裂缝进行密封。

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

2、涂刷基层处理剂
在基层上均匀的涂刷配套基层处理剂,做到不漏涂、不露底。基层处理剂可以包裹住基层残留的灰尘,避免灰尘影响橡胶沥青防水涂料与基层粘结,同时还能增加粘结强度。

3、施工附加层
屋面上的节点部位往往是渗漏隐患比较大的地方,在女儿墙、变形缝等节点部位采用涂必定橡胶沥青防水涂料+网格布+涂必定橡胶沥青防水涂料施工附加层,附加层宽度为500mm。

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

4、试铺自粘卷材
将自粘卷材自然松弛的摊开,按控制线摆放好,然后把卷材从两端往中间收卷。

5、涂刮涂必定橡胶沥青防水涂料、铺贴自粘防水卷材
涂料和卷材同步施工,前边涂刮完涂料后边紧跟滚铺自粘卷材,涂刮厚度均匀,不露底,并保证涂料厚度不小于2mm。涂料刮涂时刮涂至相邻卷材搭接边上,增强卷材的搭接边的粘结强度。

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

6、卷材搭接
将自粘卷材搭接部位的隔离膜揭除,将搭接边粘结在一起,搭接宽度为80mm,并采用小压辊碾压密实。

7、收口密封
女儿墙卷材收头部位用压条固定,并且用橡胶沥青进行密封加强处理。

六、节点做法

本屋面泳池中间设有变形缝,该处变形缝是渗漏隐患非常大的部位,在该部位做了严密的密封。其做法如下:
① 变形缝阴阳角部位抹成R50的圆角;
② 伸缩缝缝内采用泡沫塑料、沥青麻丝进行嵌缝处理;
③ 节点部位加强处理:变形缝阴阳角部位先涂刷2.0mm厚涂必定橡胶沥青防;
④ 涂料内附网格布进行加强处理,附加层平面和立面方向的宽度均为250mm;
⑤ 大面涂刮涂必定橡胶沥青防水涂料至上部平面变形缝处,铺贴自粘卷材,在变形缝处将卷材折成U型放入缝中;
⑥ 在U型卷材内填入衬垫材料,并在上方加贴一条自粘卷材封口;
⑦ 施工混凝土盖板,上部构造按照建筑设计要求。

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

七、闭水检验

该酒店屋面防水工程在2015年6月已施工完毕,但由于悬挑透明泳池与混凝土屋面连接部位进行设计变更,导致屋面防水层施工完后一直没有进行后续施工,所以屋面泳池内部一直闭水,持续到12月份屋面才全部完工。

在接近半年的闭水过程中,屋面都没有丝毫渗漏,这说明该屋面防水工程在设计、材料选用以及施工工艺都取得了重大成功。下图是屋面长时间闭水后,防水层表面长出了青苔。

刷爆朋友圈的屋顶无边际泳池,防水怎么做?|卓宝独家案例揭秘

以上就是卓宝助力三亚康年酒店,打造“顶流”屋顶无边际泳池的秘籍了。

防水虽然只是建筑设计中的一个“小环节”,但其重要性却不可小觑,为社会奉献“高质量”、“零渗漏”的防水工程,让图纸上的设计在实际落地中更耐得住时光历练,是卓宝一直以来都在践行的事业。
