什么样的涂装弊病可能转变成涂装事故呢？
发白 就是常见的一种。
发白是透明漆施工和成膜中常见的弊病，是指油漆在施工、干燥过程或干燥后「漆膜呈现乳白色」的现象，有时也表现为「木纹或底色不清晰」。
发白有2种情况：
①喷涂时立即发白，但漆膜干燥后，发白有可能会部分或者全部消失，也有可能依然发白；
②施工时没有发白，但在晾干过程或干后变白。其中，干后发白还包括待干后不发白，而在家具储存和使用中产生的发白，也称后期干膜发白。
其中，非后期发白的原因、解决方案及预防思路，在5步解决发白问题里有详细介绍。
本期，我们将重点介绍极有可能升级为“涂装事故”的后期干膜发白，让您在高温高湿的夏季，避开发白雷区。
后期干膜发白是缓慢发生的，一般出现在涂装结束后2个月到半年之间。
在此期间，家具已经规模生产，进入销售阶段，有些已卖给客户，一旦出现后期发白，很容易演变成家具质量事件。此时，发白往往不止是涂装弊病，而是升级为涂装事故。
最容易发生后期发白的透明漆有PE、PU和溶剂型UV漆，尤其是在厚涂或沟槽的部位，以PE漆最为常见。
PE透明漆主要应用于「深导管的实木涂装」，如水曲柳、红橡等。
最常见的工艺是【PE底漆+PU面漆】，因「可厚涂」的特性，通常一遍PE底漆就能实现导管填充需求，成为许多家具厂高效涂装的选择。
然而，后期易发白的问题，也令家具厂十分头痛。
其实，引起PE后期发白的因素主要有5个，它们既可以单独引发，也会同时诱发后期发白。以下，我们一一拆解，并提供相应的解决方案。
要想避免PE底漆后期发白，选对产品相当重要。它涉及PE透明底漆配方的结构设计，及树脂、填料、助剂等材质的选择。
同时，今年嘉宝莉家具漆对PE透明底漆进行了重点优化：在以透明度为核心指标的同时，也着重提升高温高湿环境下的施工性能和防止后期发白性能。
PE透明底漆是否会发生后期发白，可通过冷热循环实验测试来验证。
以下是优化后的嘉宝莉PE透明底漆，在工艺为【封闭底—PE底漆—PE底漆】条件下冷热循环的测试表现：

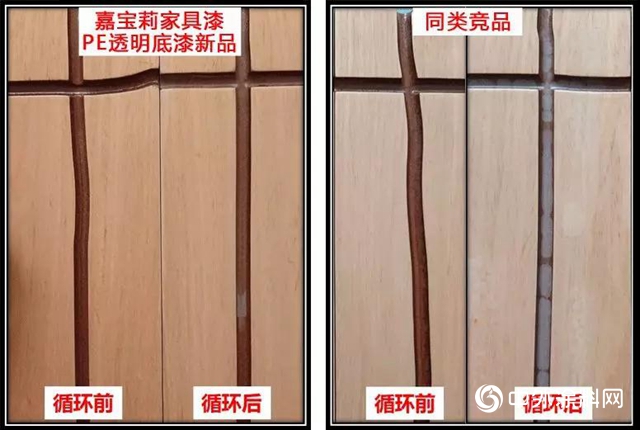

①在正常测试条件下（4个循环）：
温度：-20℃；50℃
湿度 ：80%
周期：4个（4h/个，高温2h，低温2h）
结果： 同类竞品循环后，板面明显发白，沟槽出现部分脱层；嘉宝莉家具漆PE透明底漆新品循环后，板面无明显变化，几乎与循环前一样。

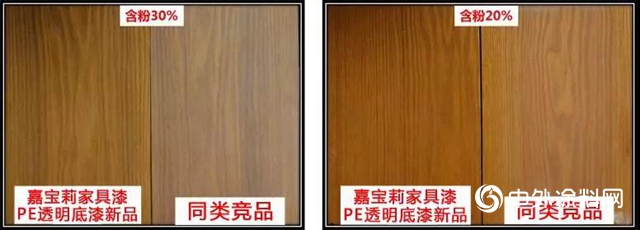

②在极限测试条件下（10个循环）：
温度：-20℃；50℃
湿度 ：80%
周期：10个（4h/个，高温2h，低温2h）
结果： 无论是含粉量30%，还是20%，同类竞品循环后板面明显发白，嘉宝莉家具漆PE透明底漆新品循环后板面无明显变化，几乎与循环前一样。
从上述的测试结果，可知嘉宝莉PE透明底漆新品，在防后期发白性能上是杠杠的。
稀释剂未配套使用。 如使用含水率较高的地产稀释剂，会导致漆膜中残留水分；或是地产稀释剂中添加甲醇/丙酮/甲缩醛等挥发快的溶剂，会使得漆膜表面温度因溶剂的快速挥发变得很低，容易凝结空气中的水分；两者都会导致发白。
因此，稀释剂及产品的配套使用很关键。
基材处理要求
①木材要根据季节干燥到适当的含水率：
◆春夏季南方控制在12%-18%左右，北方控制在8%-12%左右；
◆秋冬季南方控制在12%-15%左右，北方控制在10%-12%左右。
②贴纸家具及木材复合板家具的胶水需干透，含水率处理同上。
③对于油脂含量较高的基材，如红木、黑檀、玫瑰木等深色木材，要先进行封油处理。
夏季高温高湿的回南天，漆膜易吸水，且未能及时排出；冬季温度较低时，蓝白水添加过量；两者都容易引起发白。
因此，涂装要在适宜的温湿度范围：
喷房：5℃≤温度≤35℃，湿度≤75%；
干燥室：25℃≤温度≤50℃，湿度≤75%。
PE底漆喷涂时，高效的湿碰湿是常用工艺，在湿碰湿喷涂时，要有足够的待干时间。
◆在较佳的施工温度25℃左右时，湿碰湿层间的待干时间要30min左右；低于25℃时，待干时间要适当延长。
◆因湿碰湿比正常喷涂两遍的PE底工艺来说，湿膜的厚度相对较厚，若待干时间不够，干燥不彻底，则涂装完成后，PE底漆的漆膜会继续慢慢干燥，导致漆膜收缩，从而引起发白。
◆同时不可一次性厚涂，喷涂过厚易积油，尤其是胀边或沟槽，积油更易出现。
PU漆后期发白
PU漆后期发白的原因与「喷涂太厚」或者因「沟槽积油」引起的干不透有关。
因此，施工时不宜厚涂，待干时间要足够。
溶剂型UV漆的漆膜发白，是溶剂未挥发完全，就进行UV灯干燥引起的。
当涂膜中的溶剂已大部分释放，但还有较少残留，这时家具通过UV灯干燥，就易引起后期干膜发白。
因此，对于溶剂型UV漆，要做到“溶剂未挥发完全，不要过UV灯”！
来源:嘉宝莉
责任编辑：李钟毓
（更多资讯请登录：中外涂料网 www.27580.cn）
文章来源：
责任编辑：
特别声明：文章版权归原作者所有。本文转载仅出于传播信息需要，并不意味着代表本平台观点或证实其内容的真实性；文中图片仅供个人学习之用，著作权归图片权利人所有。任何组织和个人从本平台转载使用或用于任何商业用途，须保留本平台注明的“来源”，并自负版权等法律责任；作者如果不希望文章或图片被转载，请与我们接洽，我们会第一时间进行处理。
